Наружный блок теплового насоса воздух–вода нельзя просто поставить на бетонную плиту у стены и подключить к системе отопления. Во время работы он постоянно перемещает большие объёмы воздуха, вибрирует, а при отрицательной температуре периодически переходит в режим разморозки. В этот момент из теплообменника выливаются литры воды. Поэтому правильная подготовка места сводится к трём задачам: сделать устойчивое основание, обеспечить безопасный отвод талой воды и оставить вокруг блока достаточно пространства для воздуха и обслуживания.
Краткий ответ: наружный блок устанавливают на отдельное жёсткое основание выше расчётного уровня снега и луж, обычно с зазором не менее 150–300 мм от грунта. Под ним предусматривают дренаж, который не замерзает зимой и не направляет воду к фундаменту, дорожкам или соседнему оборудованию. Точные расстояния до стен и препятствий берут из монтажной инструкции конкретной модели: у разных аппаратов требования заметно отличаются.
Ошибки на этом этапе проявляются не сразу. Летом насос может работать почти бесшумно, а зимой под блоком образуется ледяная глыба. Она перекрывает нижнюю часть теплообменника, мешает вентилятору и создаёт нагрузку на корпус. Если вода уходит под отмостку, последствия ещё неприятнее: промерзание грунта, подвижки основания и трещины в облицовке. Подготовка площадки стоит дешевле, чем исправление такой цепочки проблем.
Перед тем как выбирать материалы и размеры, полезно изучить монтажные требования именно к своему оборудованию — здесь можно посмотреть пример ассортимента тепловых насосов воздух–вода и сопоставить конструкцию наружных блоков. Учитывать нужно не только габариты корпуса, но и направление выброса воздуха, расположение сервисных панелей, диаметр патрубков и особенности работы дренажного поддона.
Содержание
Где размещать наружный блок
Оптимальное место — открытая площадка рядом с техническим помещением, где проходят трубопроводы отопительного контура и кабель питания. Чем короче трасса между наружным и внутренним блоками, тем проще соблюсти требования по теплоизоляции и защите от промерзания. Однако ставить оборудование вплотную к стене не следует: воздух после прохождения через теплообменник должен свободно уходить, иначе снижается производительность и возрастает риск повторного обмерзания.
При выборе точки проверяют несколько факторов. Соседняя стена не должна возвращать поток холодного воздуха прямо во входную часть вентилятора. Под окнами спальни или рядом с террасой размещение нежелательно из-за шума и периодического сброса воды. Также не стоит направлять поток на деревянную обшивку, наружный блок кондиционера, вентиляционную решётку или место, где зимой ходят люди.
Важен не только горизонтальный зазор. Если над насосом расположена кровля без организованного водостока, падающие сосульки и снег могут повредить вентилятор. При монтаже под свесом предусматривают защиту от схода снега, но не закрывают аппарат плотным коробом. Ограждение, мешающее воздухообмену, способно ухудшить работу сильнее, чем открытая установка.
Основание: что выдержит оборудование и зимнюю эксплуатацию
Основание должно воспринимать массу наружного блока, динамические нагрузки от вентилятора и вибрацию при запуске компрессора. Для частного дома применяют бетонную плиту, отдельные бетонные тумбы или металлическую раму на опорах. Установка на случайные тротуарные плитки, деревянные бруски и рыхлую отсыпку допустима только как временное решение: грунт промерзает и оседает неравномерно.

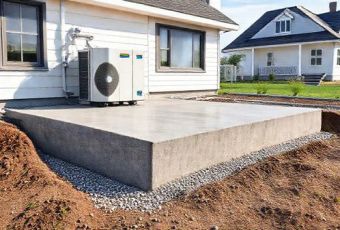

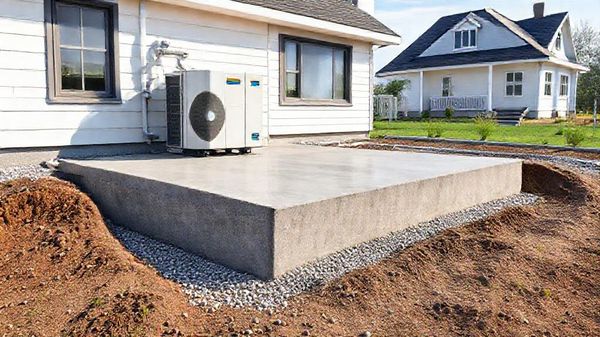

Бетонную площадку выполняют на уплотнённом основании из щебня. Размер плиты выбирают с запасом относительно опор наружного блока: обычно оставляют минимум 100–150 мм с каждой стороны, но окончательные размеры определяются схемой крепления. Поверхность должна быть ровной, без перекоса, а анкеры — установлены по монтажному шаблону. Между корпусом и основанием используют штатные виброопоры либо качественные эластомерные элементы, рассчитанные на массу оборудования и наружные условия.
| Вариант установки | Преимущества | Ограничения |
|---|---|---|
| Бетонная плита на грунте | Устойчивая опора, простой доступ для обслуживания | Требует подготовки основания и защиты от талой воды |
| Бетонные тумбы | Удобно поднять блок над снегом, вода быстрее уходит | Нужна точная геометрия и надёжное соединение тумб |
| Металлическая рама | Подходит для сложного рельефа и монтажа на сваях | Необходима антикоррозионная защита и расчёт вибрации |
| Настенные кронштейны | Экономят место на участке, не контактируют с грунтом | Передают шум и вибрацию на стену, требуют прочной несущей конструкции |
Высоту основания определяют по местным условиям, а не по универсальной цифре. В регионе с устойчивым снежным покровом нижняя часть блока должна оставаться выше максимального уровня снега, который может скапливаться вокруг него. Если снег регулярно заметает площадку, разумнее поднять оборудование на опоры и предусмотреть свободное пространство под поддоном. При этом чрезмерно высокая установка усложняет обслуживание и увеличивает длину трубопроводов.
Критически важно: не сверлите дренажные отверстия в поддоне и не меняйте его конструкцию без прямого указания производителя. В некоторых моделях вода должна выходить через определённые точки, а сам поддон оснащается нагревателем. Самовольная переделка может нарушить разморозку и привести к замерзанию теплообменника.
Дренаж и отвод конденсата зимой
В режиме отопления наружный теплообменник охлаждается, поэтому на нём образуется иней. Во время автоматической разморозки иней превращается в воду и стекает вниз. Объём зависит от влажности, температуры и длительности циклов; в морозную сырую погоду под блоком за сутки может накопиться значительное количество воды. Отвод «куда-нибудь в сторону» здесь не работает: жидкость быстро замерзает на поверхности.

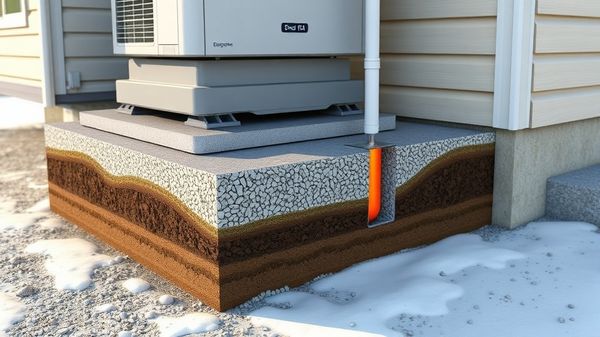

Самый надёжный вариант — открытый вертикальный слив под наружным блоком в слой крупного щебня, если грунт и расстояние до фундамента позволяют безопасно принять воду. Щебёночную зону делают достаточно глубокой, чтобы талая вода не оставалась на поверхности. Её не направляют к цоколю, отмостке, канализационному колодцу с риском обратного промерзания или дорожке перед входом.
Закрытый дренажный трубопровод применяют осторожно. У него должен быть постоянный уклон, минимальная длина и защита от промерзания. Тонкая труба, уложенная в холодном воздухе, превращается в ледяную пробку уже после первой разморозки. Если подключение к трубе неизбежно, используют решение, предусмотренное изготовителем: греющий кабель, теплоизоляцию и возможность ревизии. Кабель должен быть предназначен для наружной эксплуатации и защищён устройством защитного отключения.
Как организовать дренаж без типичных ошибок
- Определите направление стока до заливки основания и убедитесь, что вода не попадёт к фундаменту, входной группе или соседнему оборудованию.
- Проверьте расположение сливных отверстий в поддоне по монтажной схеме конкретной модели.
- Оставьте под блоком свободный объём для выхода воды и уборки льда; не засыпайте пространство вплотную мелким грунтом или песком.
- Если используется труба, обеспечьте уклон без провисаний и участков, где может застаиваться вода.
- После монтажа проверьте слив несколькими литрами воды, а затем осмотрите его после первого цикла разморозки.
Практическая рекомендация: сначала наблюдайте, куда реально стекает вода при разморозке, и только потом закрывайте дренаж декоративной отсыпкой. Скрытая проблема часто обнаруживается в самый холодный период, когда доступ к основанию уже затруднён льдом.
Проверка площадки перед приездом монтажников
К месту установки заранее подводят питание с отдельной защитой, но кабель не прокладывают вплотную к острым металлическим кромкам и зонам возможного подтопления. Трассы отопления и горячего водоснабжения должны иметь теплоизоляцию, устойчивую к влаге и ультрафиолету. Проход через стену выполняют с уклоном наружу, чтобы конденсат или случайная вода не затекали внутрь здания.
Перед монтажом полезно сверить площадку с простой памяткой: есть ли свободный доступ к сервисным панелям, не перекрывает ли снег вход воздуха, выдерживает ли основание расчётную нагрузку, предусмотрен ли слив после разморозки, защищён ли блок от падающего снега и не будет ли поток воздуха мешать соседям. Отдельно проверяют, чтобы наружный блок не стоял в низине, где после дождя или таяния снега образуется постоянная лужа.
Итоги
Хорошо подготовленное место для теплового насоса воздух–вода — это не просто ровная площадка. Основание должно быть жёстким и устойчивым, высота — соответствовать снеговой нагрузке на участке, а дренаж — работать в самый холодный и влажный период года. Все зазоры, точки крепления и способ отвода воды сверяют с инструкцией конкретной модели, поскольку внешне похожие насосы могут иметь разные требования к установке.
Если на этапе подготовки возникают сомнения по грунту, снеговой нагрузке или подключению к закрытому дренажу, лучше решить их до доставки оборудования. Фотографии площадки, размеры свободного пространства и схема предполагаемого слива помогут монтажной организации быстро оценить ситуацию. Такой подход избавляет от переделок и повышает шанс, что насос будет работать тихо, устойчиво и без ледяных сюрпризов в разгар зимы.
